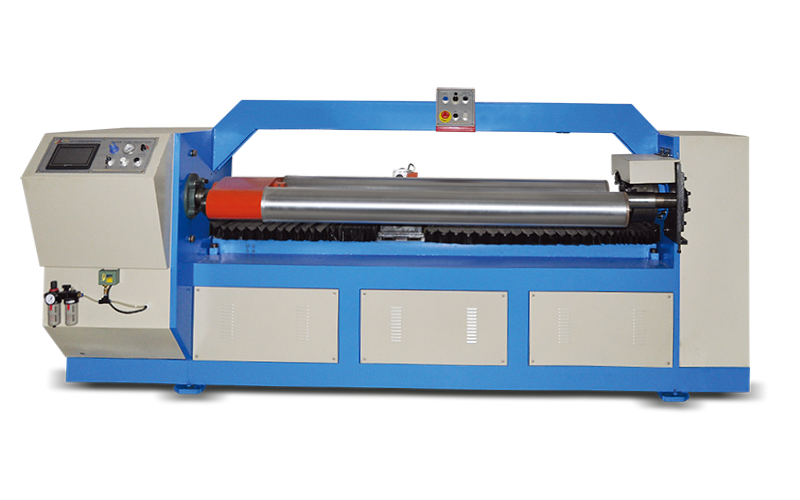

A5-2M-1500

  • 纸管精切机
  • 2017/06/21


产品特点:

1、采用伺服系统定位,高精度滚珠丝杆传动,切割分辨率可达0.01mm。

2、双工位控制,一轴用于切割动作另一轴用于上下料,与单轴切割机相比可提高近倍的工作效率。

3、PLC控制,彩色触摸屏人机操作。

4、全自动操作生产,故障自动诊断并预警(需配自动进出料装置)。

5、适合于批量大且分切长度较短或者频繁变化切割长度的纸管生产切割。

6、主轴转速和换轴速度均采用变频调速。

7、感应切刀,切刀接触切轴时自动退出。



主要技术参数:

技术参数

切管长度1500mm
切管直径25-200mm
切刀数量1组
切台移动速度25米/分钟
切割方式纸管旋转刀轴不转
上卸料方式手动装卸料
夹紧方式自动卡盘
操作人数1人
进刀方式气动切刀
调速控制变频器
切割厚度1mm-20mm
 输入电源 380V三相四线(其他电压定制)

规格尺寸

主机尺寸:长×宽×高3400mm×1500mm×1550mm
总质量2130KG
主机功率4KW
主轴转速300-1000r/min
翻转轴功率1.5KW
切台移动功率1KW伺服电机

控制系统

PLC控制器台湾台达
人机界面台湾威伦6070
程序版本JS-A5
变频器日本安川 3.7KW
执行器件(接触器等)中国正泰产品
信号元件(光电开关等)日本欧姆龙产品
气动元件台湾亚德客产品
伺服电机日本安川
移动丝杆台湾上银
 移动轨道台湾银泰




附送配件

切割刀片1片
应用工具1套
