DTY化纤纸管生产方案

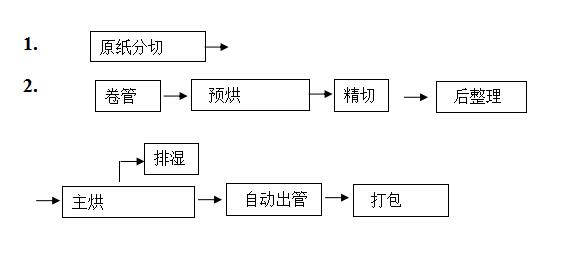

工艺流程:


功能描述:

1、配置E系列纸管机,设计理念简约、紧凑、稳定,带多功能底纸上纸装置,面纸羊皮纸装置可过水或不过水两用,单双色均可。整体胶架高度低容易操作,采用3kw螺杆胶泵循环淋胶,聚氨酯胶管刮涂,刮胶均匀;标准配置整体纸架,采用电动行吊上纸,上纸盘轻松及容易操作,带动力纸架角度调节装置。

2、流水线烘房由纸管机卷管后的纸管通过输送带自动进入预烘区,经过预烘后增强了纸张的黏合,去除部分水分使纸管有一定的强度,便于纸管卷边(弯边)时不变形不开裂,自动输送、进烘厢、出烘厢,进后段加工,除湿、烘干、温度检测、故障检测、报警提示等全自动化,无须人员看管。纸管缓缓滚动、逐步烘干,高强热风正反向循环从纸管内外腔流动,合适均匀的温度控制, 避免了老式烘房纸管由于固定成堆的放置,风力、温度分布不均造成的尺寸变形,水份不匀等缺陷。

3、后整理线由精切机和磨边弯头开槽一体机组成联动线,自动输送、进精切机、出精切机,进后整理,故障检测、报警提示等全自动化,无须人员看管。

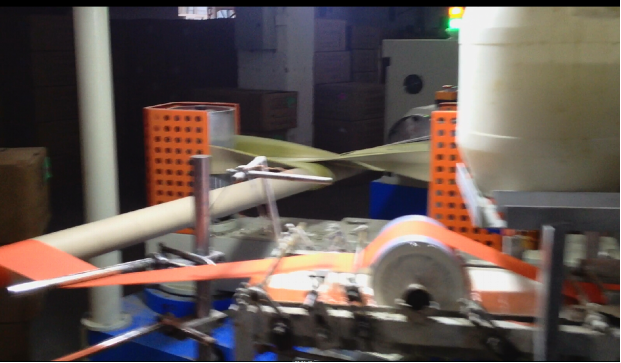

一.纸管成型部位:↓

二.输送入预烘部位:

三.输送入精切部位:

四.精切部位:

五.磨头、卷边、开槽部位:

六.成品烘干进出部位:






生产配套设备




序号

产品品名

型号

数量

说明

1

分切机

JS-SR1600

1

可选择简配机型

2

数控纸管机

PTE2-120

1

标配:DTY专用

3

全自动纸管烘干机

JS-400

1

标配:DTY专用

4

输送带

标配

1

标配:DTY专用

5

后整理线

JS-G3

1

标配:DTY专用
